洗濯機の選び方
搬入経路、設置場所をチェック

TW-84GS5の設置方法については
こちらをチェック

① 搬入経路をチェック

エレベーター・玄関ドア・廊下・搬入経路の寸法や、その他障害物を確認してください。

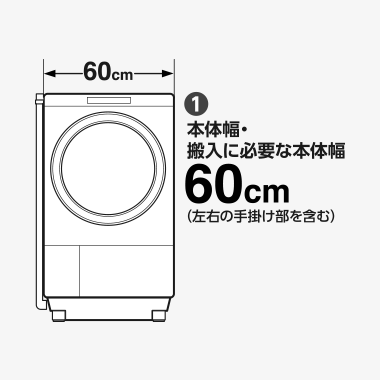

洗濯機本体の手掛け部を含めた幅60cmが必要です。

エレベーターの寸法
玄関ドアの寸法

※
ドアノブなどの出っ張りにもご注意ください。
廊下の寸法

※
ドアを通れても、洗面台が当たる場合があります。ご注意ください。
階段の寸法

※
手すりなどの出っ張りにもご注意ください。
その他障害物を確認

※
らせん階段など、特殊な住居構造は搬入できない場合があります。事前の確認をおすすめします。

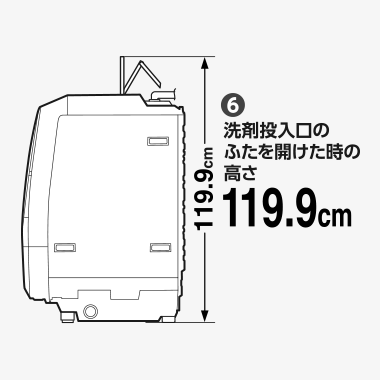

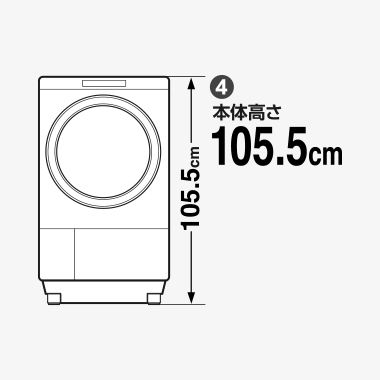

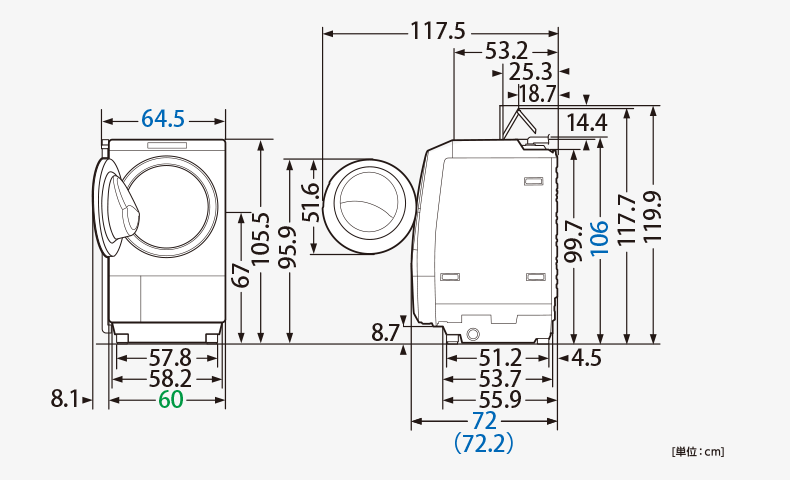

洗濯機本体の寸法について、「⑤ 洗濯機本体のサイズをチェック」をご参照ください。

② 壁と水栓の高さをチェック

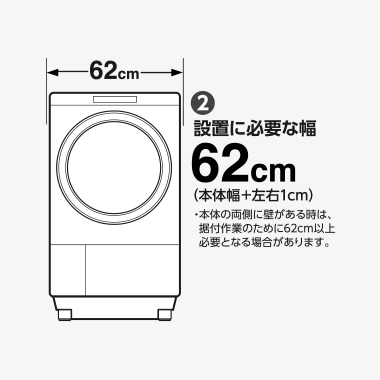

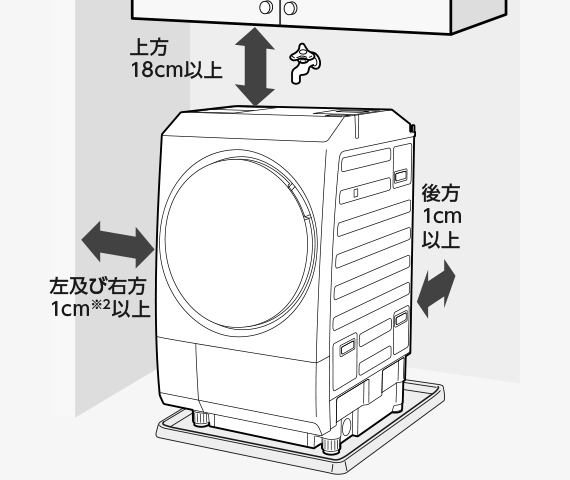

設置周りのスペースを確認

前面を開放して壁面から右図の寸法以上離してください。

可燃物からの離隔距離

場所	離隔距離^※1
上方	18cm
左方	1cm^※2
右方	1cm^※2
後方	1cm
下方	0cm

※1

離隔距離は消防法の基準によるものです。

※2

排水ホースが通る側は10cm以上

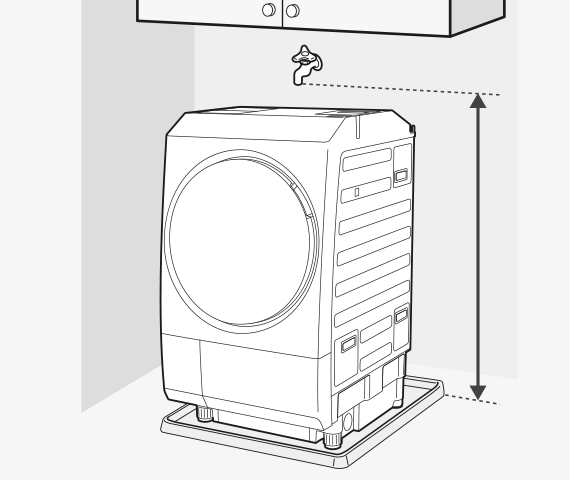

水栓（蛇口）の位置を確認

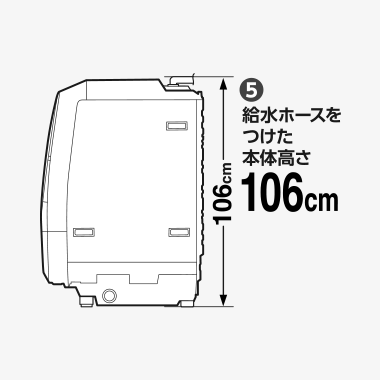

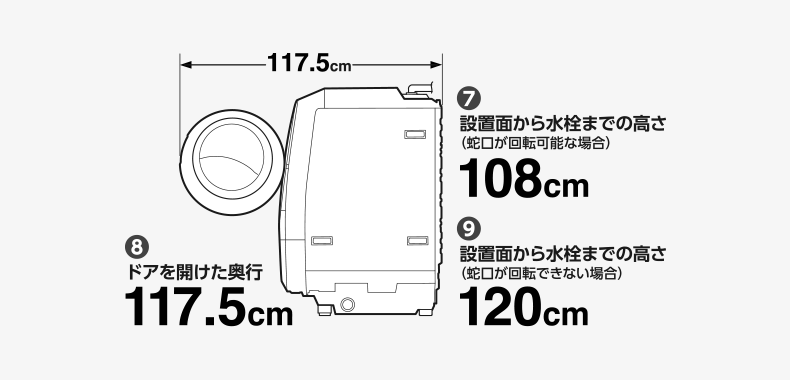

床面から給水ホースを含む高さ以上の位置に蛇口があるか確認してください。

蛇口までの高さ	122cm以上	122cm未満 104cm以上	104cm未満
壁ピタ水栓	不要	蛇口の位置により必要	必要

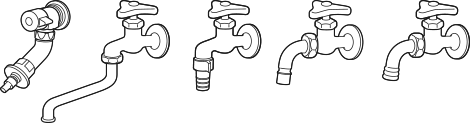

水栓の形状を確認ください

給水ホースを直接差し込める水栓（洗濯機用水栓）の場合、水栓メーカーによる洗濯機用水栓の場合でも適合しないものがあります。一般社団法人日本電機工業会規格JEM1206に準拠した水栓をご使用ください。詳しくは対象機種の据付説明書をご確認ください。

壁ピタ水栓
水栓の位置が低く本体に当たる場合は別売の壁ピタ水栓（CB-L6）を使用してください。

洗濯機別売部品【1.5MB】

③ 防水パンの寸法・形状と排水口をチェック

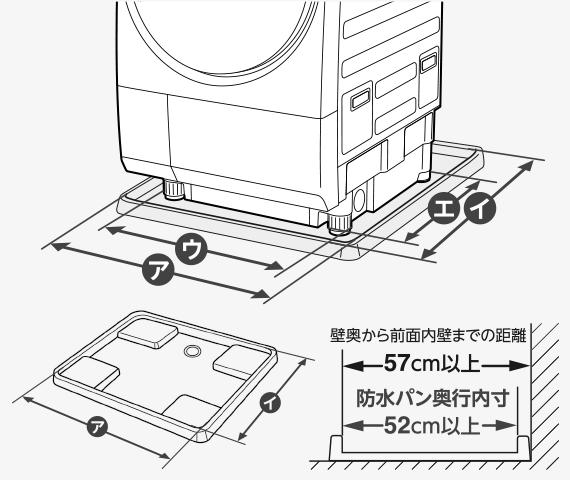

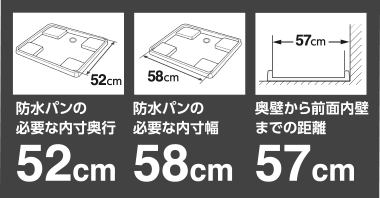

防水パンの内寸が、幅58cm×奥行52cm以上あることをご確認ください。

防水パンの有無・寸法を確認

洗濯機、洗濯乾燥機では、結露による水滴が発生する場合もありますので、床を守るためにも防水パンのご使用をおすすめします。

一般的な防水パンに設置できます

脚外側（図中ウ）	57.8cm
総外形幅（排水ホース含む）	64.5cm
脚外奥行（図中エ）	51.2cm

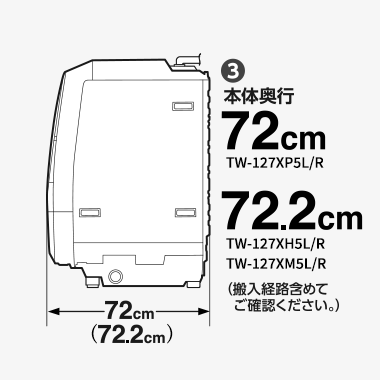

本体奥行	72cm（TW-127XP5L/R） 72.2cm（TW-127XH5L/R、TW-127XM5L/R）

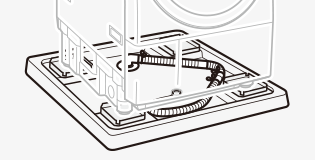

排水口の位置を確認

東芝なら排水ホースの左右交換も真下排水もカンタン！

排水口が真下以外

防水パンなし、または幅広（内幅684mm以上）の防水パン

そのまま設置できます。排水口の位置によって、排水ホースの左右交換が必要です。

排水口が製品の真下にある場合

前面のカバーが簡単に取り外せて、設置がスムーズ。

台付き小型防水パンで、排水口が本体の下方となる場合

排水口のエルボが本体下面に当たる場合は、別売の高さ調整板（TW-AS3）が必要です。排水口にエルボがない場合は、真下排水用パイプ（THP-2またはTHP-3）が必要です。

防水パンなしで排水口が本体の下方となり、エルボが取りはずせない場合

排水口のエルボが本体下面に当たる場合は、別売のかさ上げ脚（TW-AS6）が必要です。排水口にエルボがない場合は、真下排水用パイプ（THP-2またはTHP-3）が必要です。

真下排水時に便利な別売部品もご用意しています

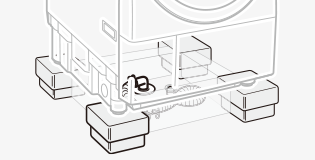

かさ上げ脚（保護カバー付き）
TW-AS6

製品を持ち上げて設置するときに使用します。

高さ調整板
TW-AS3

製品を持ち上げて設置するときに使用します。

真下排水用パイプ

真下排水で排水口にエルボがない場合に使用します。

洗濯機別売部品

【1.5MB】

④ 設置面や設置環境をチェック

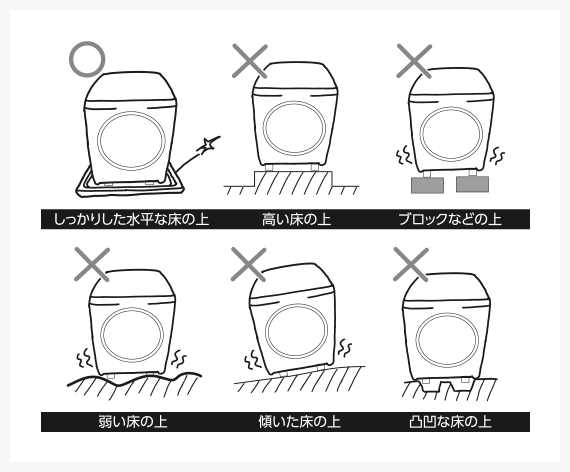

しっかりとした水平の床の上に設置してください。高い床やブロックや角材・レンガの上、キャスター付きの設置台など不安定な場所には設置しないでください。ベランダや弱い床、タイルなどすべりやすい場所には設置しないでください。
設置床面に充分な強度がない場合は、床面の補強が必要です。

洗濯機別売部品【1.5MB】
水のかかりやすい場所や湿気が多い場所には置かないでください。
冬期、凍結するおそれのある場所には置かないでください。
直射日光のあたる場所には設置しないでください。
